手持三维激光扫描仪管件蓝光扫描品牌厂家推荐


设备特点

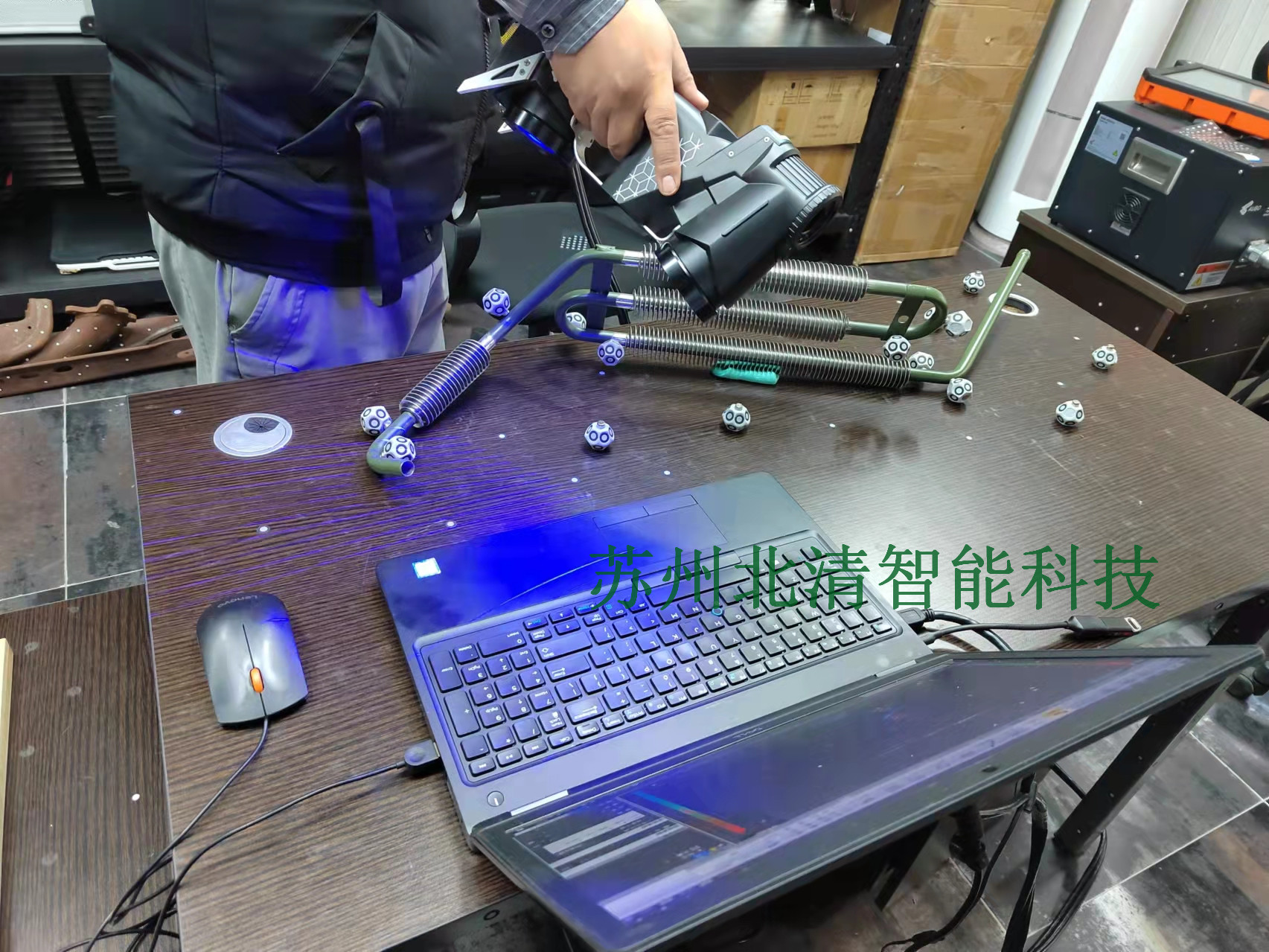

光源是采用独有的多束激光光线,可以实现高速扫描;

相机采用超高速工业级相机,测量速度高于同类技术;

数据传输采用USB 3.0;

定位采用目标点自动定位,不需要附件的机械臂;

标定程序简单,可以在20秒内完成。

工件可以扫描需要根据自由移动,不需要固定;

点云无分层,自动生成三维实体图形(三角网格面);

设备重量小于一公斤,可以随身携带,;

对工件表面的纹理颜色要求很低,甚至可以直接扫描黑色工件;

对外部环境(光线、震动等)要求很低,可以在室外的阳光下、工厂的震动环境下扫描;

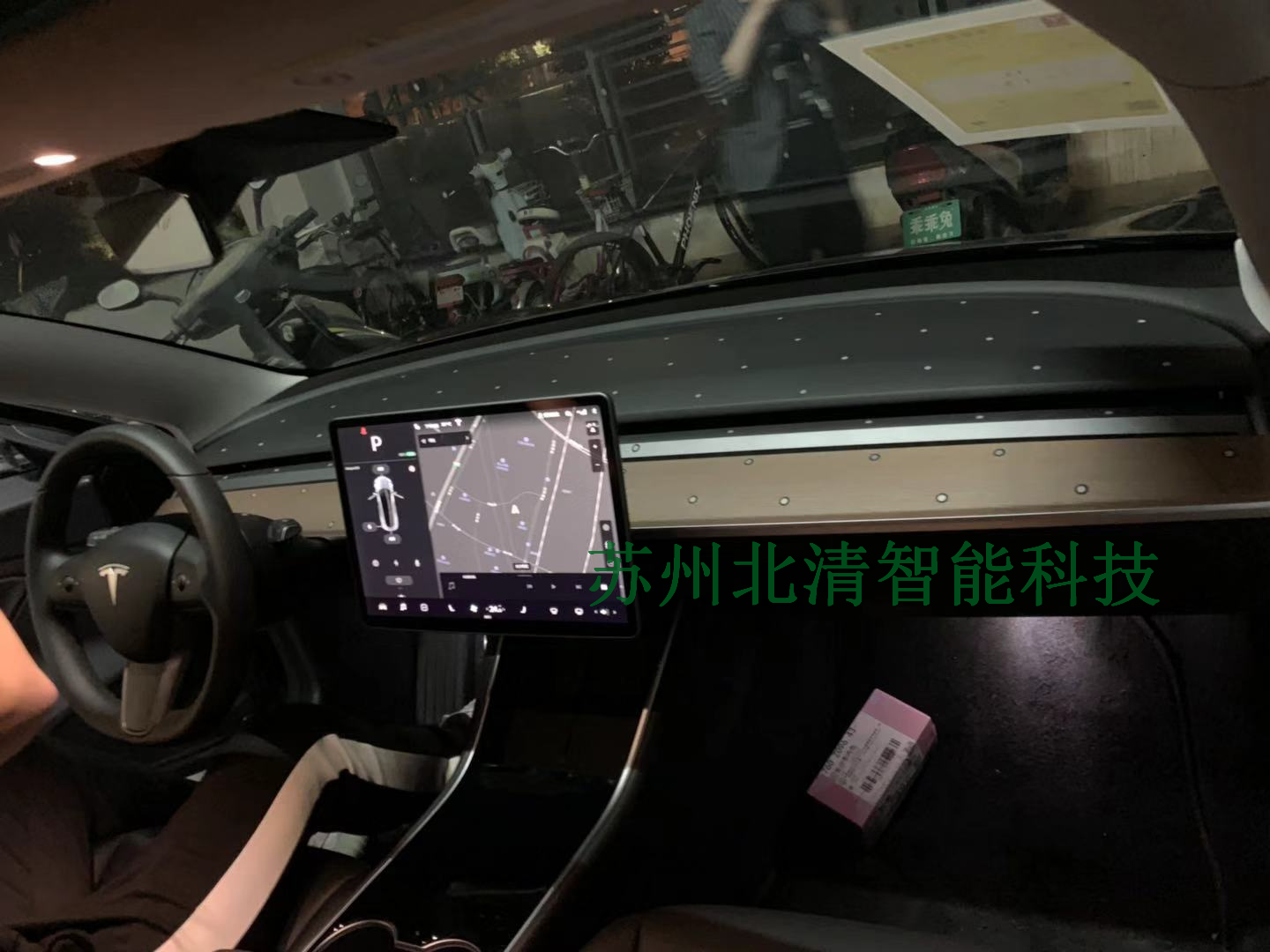

可操作空间要求低,可在狭窄的空间中,例如可以在汽车内扫描。

具备多台设备协作工作功能,先获得整体标记点数据后,可以多台扫描设备同时工作扫描,并直接获得一个坐标系下的数据;

点云密度在软件上简单可调,根据扫描部位的细节要求调整扫描的密度;


多样化扫描

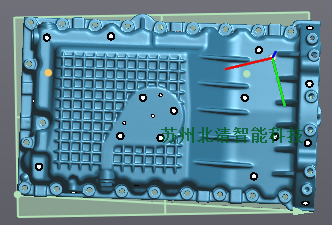

正方两次扫描数据在扫描软件中通过公共部分粘贴的标记点位置关系,拼接数据。拼接可以使薄壁件的扫描简单易操作,拼接数据无拼接误差。

实现装配后工件的拆分扫描(在同一个坐标系内)

扫描背景模式

在设置背景的扫描模式下,扫描过程中可有效去除多余数据如工作台、地面

精扫模式

可以随时调整局部扫描解析度。在快速获取大曲面数据的同时,获得精细的局部特征

非精扫模式,局部点云数据无改变

精扫模式,局部点云数据明显增加

装配关系扫描

装配拆分扫描

扫描软件拼接功能,可实现装配工件的拆分扫描

质量检验

利用3D扫描数据,可以自动化测量检驗产品。比较CAD模型和实际物品的差异,差异性会以色偏差圖呈现。可以发現在设计时间的系统或造型中可能发生结构&功能性缺陷并且产生解决方案。

3D correction & improvement

模具检验

过程优化和自动化

Nominal与实际的比较(CAD)

几何尺寸与公差(GD&T)

检测功能

1、可以在模型上建立“点”、“线”、“面”特征;

2、可通过建立的“点”、“线”、“面”特征对齐三维模型;

3、可量测模型两点间距及特征间距离

4、 可进行3D比较、距离、角度、GD&T、报告创建


对齐:

手动注册:手动选择CAD与扫描数据一些公共区域位置选择对齐

全局注册:使两个对象初始对齐后进一步精细

特征对齐:根据配对的特征使两个对象以共享同一坐标位置

对齐到全局:使对象的“特征”与“坐标系”的平面、轴、原点对齐

分析:

3D比较:生产一个3D以不同颜色区分测试和参考对象间不同偏差的颜色偏差图。

注释:用户定义的位置创建扫描数据对象与CAD数据对象之间偏差的标注



特征测量:

GD&T:平面度、球度、圆柱度、平行度、垂直度、同轴度等形状公差和形位公差的测量



逆向工程

逆向工程使您能开发新产品、修正加工数据,缩短开發、设计到批量生产的时间,并有效降低成本,也可应用于更新旧有产品尺寸。过去无法提供3D CAD档案或是尺寸的旧有产品,现在都能透过扫描设备收集各种材料的详细尺寸。

系统工程

快速成型

3D 建模和打印

文件和典藏



性能参数

型号

Model

KINGSCAN M1

重量

Weight

0.92 千克

0.92kg

尺寸

Size

310*160*106 毫米

310*160*106 mm

光源形式

Light source form

22束蓝色激光(8辅)+7束精细激光(2辅)+1条深孔激光

22beams of blue light+7beams of light+ 1 deep hole light

扫描速率

Scanning rate

900,000 次测量/秒

900,000 measurements / sec

激光类别

Laser category

Ⅱ级(人眼安全)

Grade II (eye-safe laser)

分辨率

Resolving power

0.01 毫米

0.01 mm

精度

Accuracy

高 0.01 毫米

Maximum 0.01mm

体积精度

Volume accuracy

0.02 mm+0.02mm/m

输出格式

Output format

.asc、.stl. ply、.xyz、.dae、.fbx、.ma、.obj等

.asc,.stl., ply,.xyz,.dae,.fbx,.ma,.obj, etc.

接口方式

Interface mode

USB3.0

USB3.0

工作温度

Operating temperature

-20~40℃

湿度范围

Humidity range

10-90%
