便携式测量臂三坐标对换热器行业测量方式应用

返回列表 来源: 浏览:843 发布日期:2022-03-04 11:32:03【

便携式测量臂三坐标对换热器行业测量方式应用

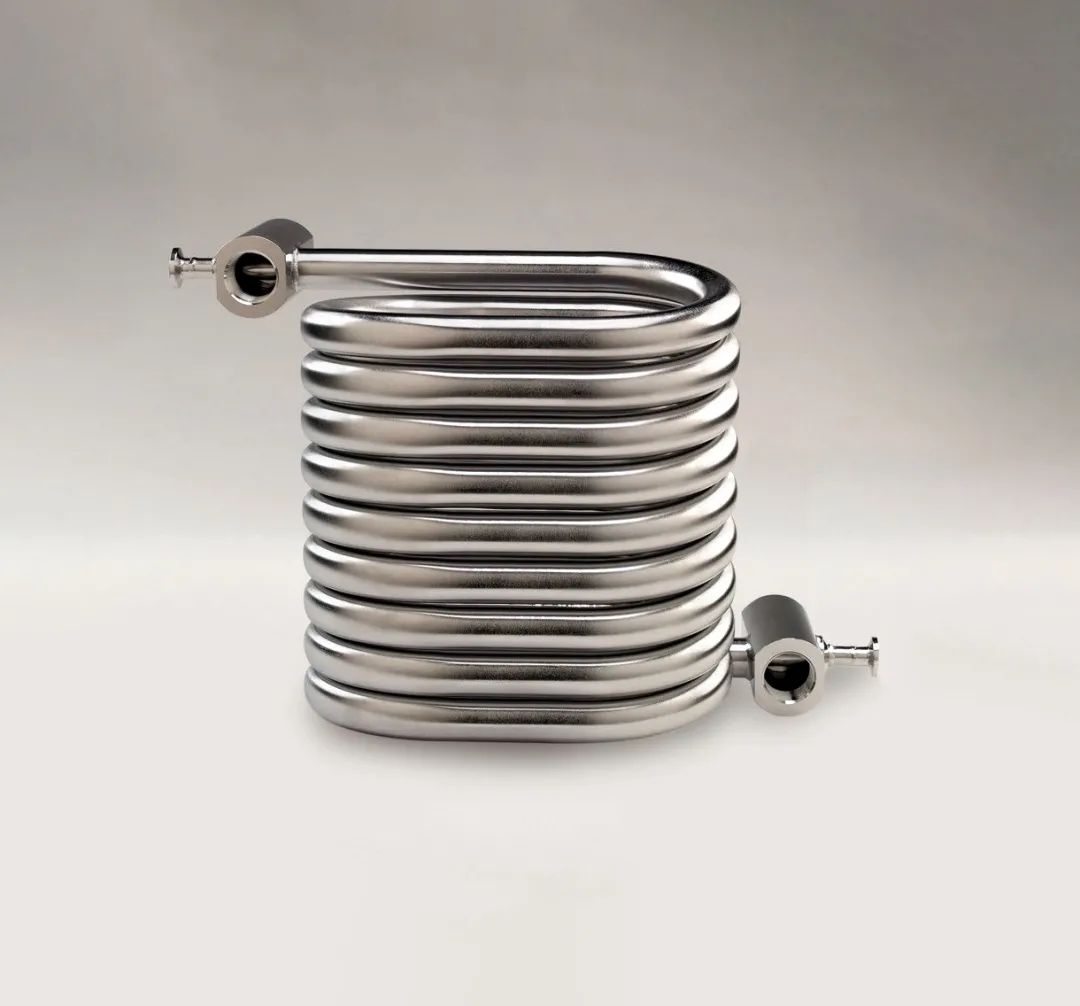

换热器是将热流体的部分热量传递给冷流体的设备,又称热交换器。换热器在石油、冶金、电力、船舶、机械、制药等领域占有重要地位,并且在化工生产中换热器应用广泛,可作为加热器、冷却器、冷凝器、蒸发器和再沸器等。


01、测量痛点 PROBLEMS


随着经济的发展,各种不同型号和种类的换热器换代迅速,新结构、新材料的换热器不断涌现。因此,产品精度要求的提高和检测效率的提升成为推动换热器进一步发展的必要条件。

然而,在换热器的尺寸检测过程中,进出水口的位置度、水口之间的空间距离、箱体的长宽高、水口与外壳板的角度等形位公差已无法使用传统工具(如卡尺、角尺等)测量。对此,PMT ALPHA系列测量臂在应对这一变量检测,能发挥不可或缺的关键作用。

02、检测分析 ANALYSE


在换热器尺寸测量过程中,可使用PMT ALPHA接触式测量臂。结合软件构造三维几何特征和几何体测量命令,通过先选定、再采集的方式,实现了最少取点数构造数字化特征的功能,从而使测量工作非常高效。

01.工件分析&坐标对齐

根据工艺设计要求分析工件特征,使用测量臂探测相应特征元素,如平面、圆等。利用软件建立测量臂与工件的位置关系。


02.测量特征&数据处理

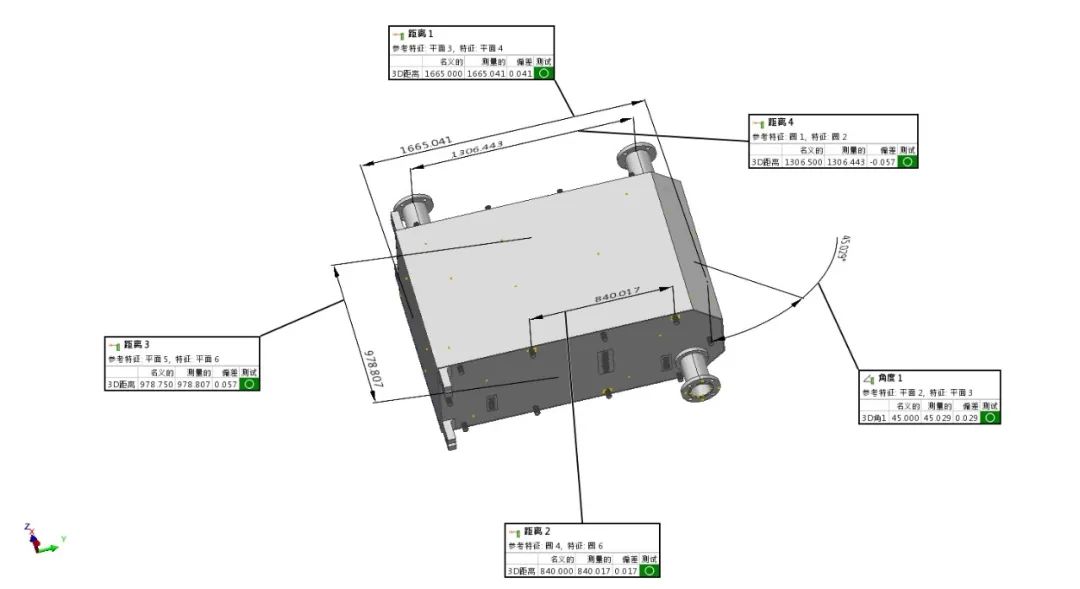

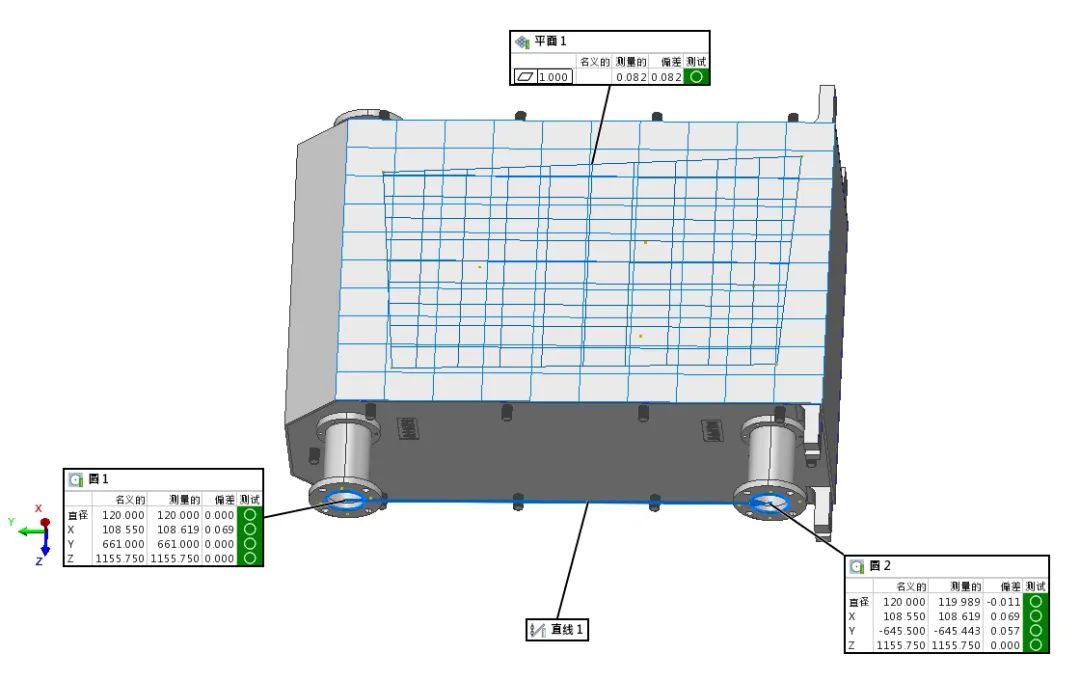

根据之前的工件分析,选择我们要创建的特征进行测量,根据所测的位置关系创建出所需的角度、边距、长度等。


03.报告编辑&导出

测量完成后,可自动生成专业的数据报告。

03、现场应用 APPLICATION

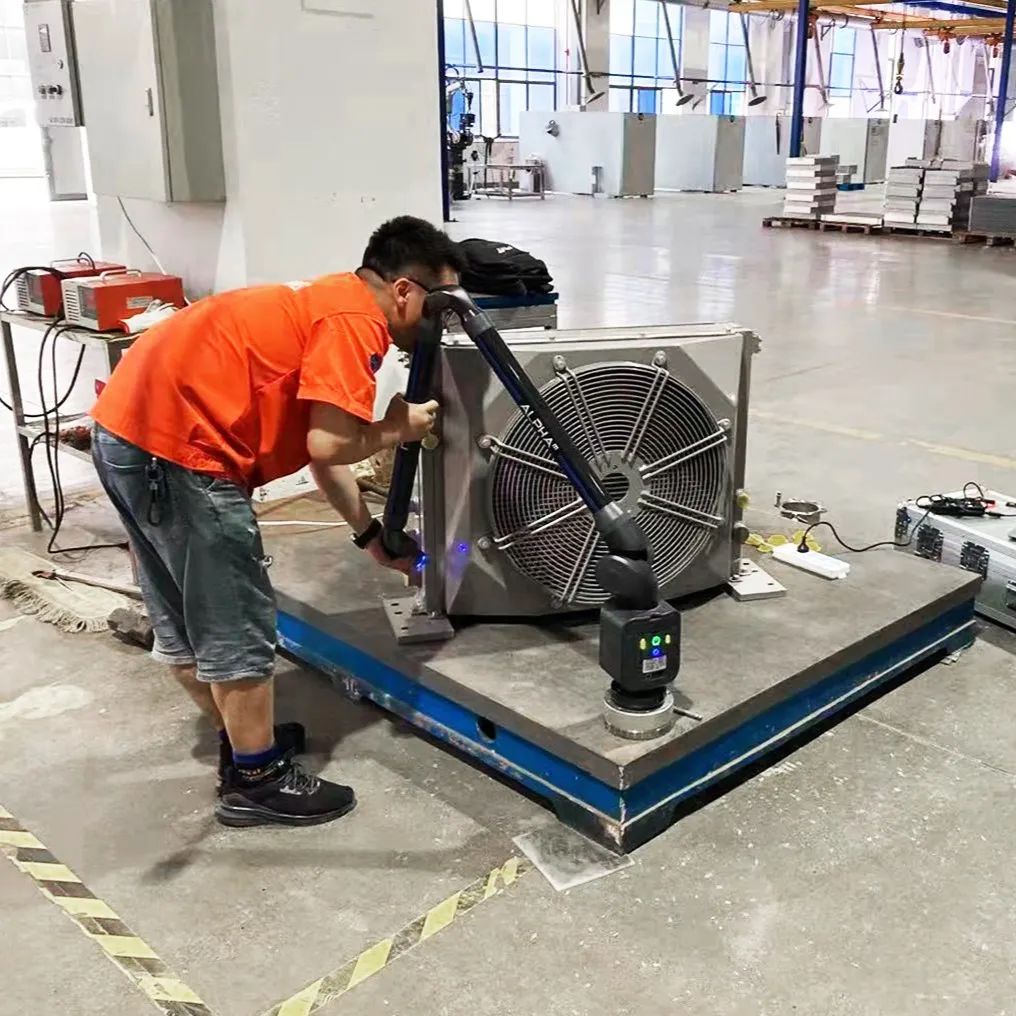

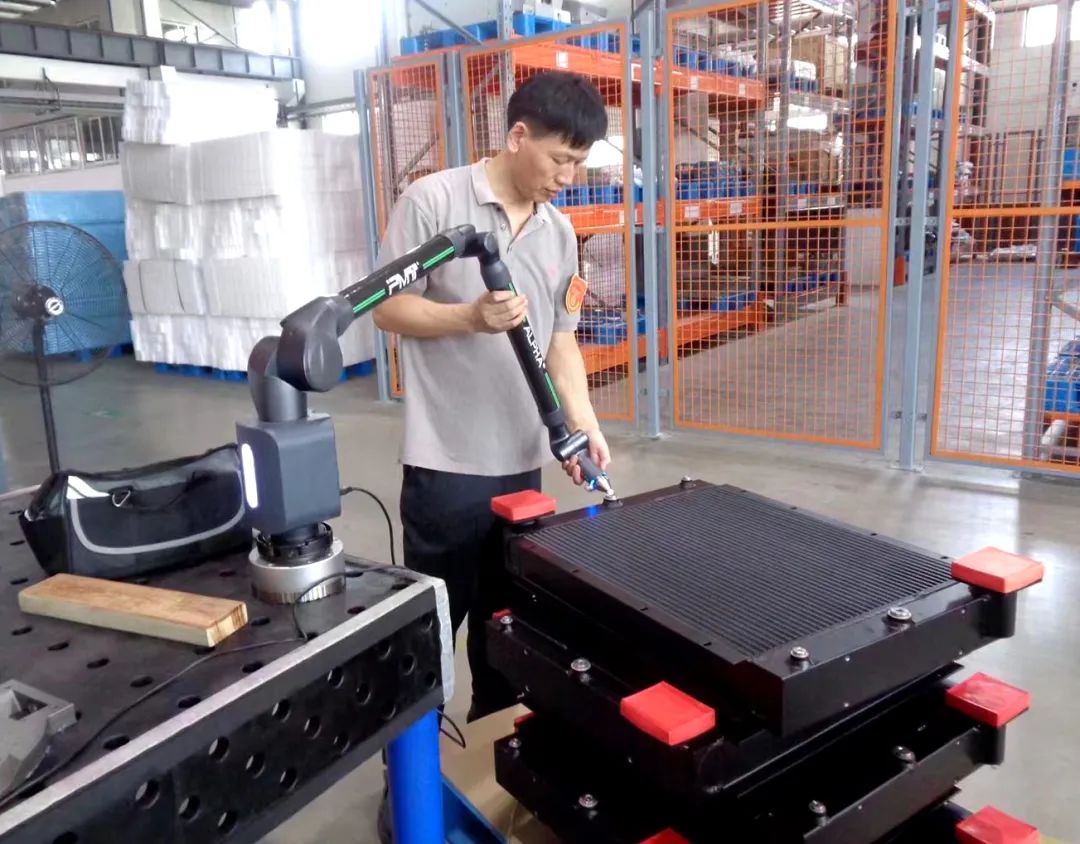

在换热器现场测量过程中,PMT ALPHA测量臂有着难以替代的作用,它具有检测速度快、精度高、便携可移动等特点。

我司一直有测量臂的需求,前期公司领导不断地调研,考察了许多品牌都未决定。直到租用了PMT关节臂,领导层面才果断下决心购买此设备。在没有购买测量设备之前,我们一直与测量服务公司合作,相比较而言,拥有了自己的设备变得更加方便和高效了。
