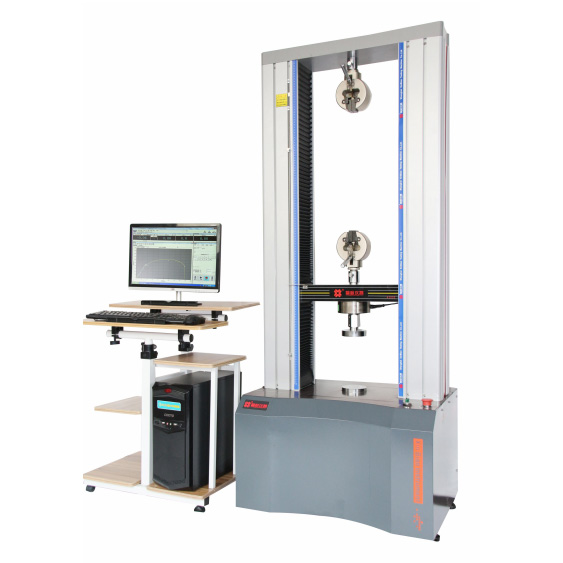

微机控制电子万能试验机WDW系列
产品类别：拉力试验机
该万能试验机主机为门式落地结构采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲，拉压空间可相互转换。试验机主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动高精度滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。电子万能试验机主机主要零部件在加工中心进行加工，保证了主机的精度。
一．产品概述：
主要适用于钢筋、铝材、编织袋、安全带、硬质钢丝、金属丝、金属箔、复合材料、预制板、电线、电缆、胶贴、弹簧、胶带、接插件等材料的拉伸、撕裂等试验。
该万能试验机主机为门式落地结构采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲，拉压空间可相互转换。试验机主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动高精度滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。电子万能试验机主机主要零部件在加工中心进行加工，保证了主机的精度。
二．主要技术参数：
1、最大试验力：100kN；
2、试验力分辨力：300000码
3、试验力测量范围：2％－100％F.S；
4、试验力示值精度：±0.5％；
5、位移测量精度：±0.5%；
6、位移分辨率： 0.001mm；
7、横梁位移速度：0.05mm/min ~300mm/min，连续可调；
8、速度精度：±0.5%
9、主机外形尺寸：900mmx660mmx2150mm
10、试验有效行程：600mm
11、主机重量： 850kg
12、主机电源： AC220V±10%，50Hz；
13、工作环境： 室温10～35℃，湿度20%～80%；
14、软件及用户界面：Windows应用软件；(可以与客户的实验室管理系统连接)
三. 系统特点及功能描述：
1、主机
1.1、该机采用门式落地双空间结构：拉伸在上空间，压缩和弯曲在下空间，使用可靠，操作安全方便，寿命长。
1.2、伺服控制单元控制伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
1.3、传动部分采用高精度丝杠副传动，传动平稳，噪音低，传动效率高，实现了高效传动。
2、测控系统、操作软件及数据处理系统
全数字控制器及Test PC机系统，具有集成度高、稳定可靠、调整方便等优点。能对试验数据进行实时采集，对试验特性曲线实现实时动态显示，试验数据文件能以文本文件（*.txt）存储；可处理试验力、位移、时间等的原始数据及由此派生的曲线。
2.1、可单独通过鼠标完成操作，操作简单方便。
2.2、保护功能：具有软件和机械两种限位保护，超过最大负荷3%时自动停机；具有过载、过流、过压和紧急停止等保护功能。
2.3、档位自动转换功能：当试验力小于设定档位时，力值自动转换为更精确档位，大大提高了力值的分辨率。
2.4、自动存盘：试验条件、试验数据自动存盘，必要时可以跳出，不丢失。
2.5、结果再现、模拟和再生功能：试验完成并存盘后，可在以后任意时间打开，点击“试验开始”图标，即可再现试验时的真实试验过程，并可根据需要，随时停止试验，另附名后进行再存盘，再生出一新的试验，并可对曲线进行手动再分析。
2.6、曲线选取及自适应功能：纵横坐标均为10等份，可自动换屏并使曲线上的点始终保持在坐标的80%处，试验曲线直观完整，可根据需要选择负荷-时间、负荷-位移、位移-时间、变形-时间等曲线显示、打印。
2.7、曲线逐点遍历：可用鼠标在曲线上点击力或变形值，以求得每一点的各种参量。
2.8、结果对比：可对多个试样曲线用不同颜色进行叠加、再现、局部放大、实现待分析样品特性的比对。
2.9、自动计算材料的抗拉强度、屈服强度、伸长率等技术指标，试验曲线和结果可以打印出报表。
五、 系统基本配置
1、试验机主机
2、交流伺服电机
3、交流伺服驱动器
4、高精度负荷传感器100KN
5、高精度滚珠丝杠
6、光电编码器
7、计算机
8、显示器
9、惠普喷墨打印机
10、高精度多通道程控放大器
11、Test计算机控制软件
12、拉伸附具（平钳口0mm-7mm、圆钳口4-9mm）
13、压缩附具
14、技术资料：产品使用说明书；操作软件使用手册；
主要适用于钢筋、铝材、编织袋、安全带、硬质钢丝、金属丝、金属箔、复合材料、预制板、电线、电缆、胶贴、弹簧、胶带、接插件等材料的拉伸、撕裂等试验。
该万能试验机主机为门式落地结构采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲，拉压空间可相互转换。试验机主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动高精度滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。电子万能试验机主机主要零部件在加工中心进行加工，保证了主机的精度。
二．主要技术参数：
1、最大试验力：100kN；
2、试验力分辨力：300000码
3、试验力测量范围：2％－100％F.S；
4、试验力示值精度：±0.5％；
5、位移测量精度：±0.5%；
6、位移分辨率： 0.001mm；
7、横梁位移速度：0.05mm/min ~300mm/min，连续可调；
8、速度精度：±0.5%
9、主机外形尺寸：900mmx660mmx2150mm
10、试验有效行程：600mm
11、主机重量： 850kg
12、主机电源： AC220V±10%，50Hz；
13、工作环境： 室温10～35℃，湿度20%～80%；
14、软件及用户界面：Windows应用软件；(可以与客户的实验室管理系统连接)
三. 系统特点及功能描述：
1、主机
1.1、该机采用门式落地双空间结构：拉伸在上空间，压缩和弯曲在下空间，使用可靠，操作安全方便，寿命长。
1.2、伺服控制单元控制伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
1.3、传动部分采用高精度丝杠副传动，传动平稳，噪音低，传动效率高，实现了高效传动。
2、测控系统、操作软件及数据处理系统
全数字控制器及Test PC机系统，具有集成度高、稳定可靠、调整方便等优点。能对试验数据进行实时采集，对试验特性曲线实现实时动态显示，试验数据文件能以文本文件（*.txt）存储；可处理试验力、位移、时间等的原始数据及由此派生的曲线。
2.1、可单独通过鼠标完成操作，操作简单方便。
2.2、保护功能：具有软件和机械两种限位保护，超过最大负荷3%时自动停机；具有过载、过流、过压和紧急停止等保护功能。
2.3、档位自动转换功能：当试验力小于设定档位时，力值自动转换为更精确档位，大大提高了力值的分辨率。
2.4、自动存盘：试验条件、试验数据自动存盘，必要时可以跳出，不丢失。
2.5、结果再现、模拟和再生功能：试验完成并存盘后，可在以后任意时间打开，点击“试验开始”图标，即可再现试验时的真实试验过程，并可根据需要，随时停止试验，另附名后进行再存盘，再生出一新的试验，并可对曲线进行手动再分析。
2.6、曲线选取及自适应功能：纵横坐标均为10等份，可自动换屏并使曲线上的点始终保持在坐标的80%处，试验曲线直观完整，可根据需要选择负荷-时间、负荷-位移、位移-时间、变形-时间等曲线显示、打印。
2.7、曲线逐点遍历：可用鼠标在曲线上点击力或变形值，以求得每一点的各种参量。
2.8、结果对比：可对多个试样曲线用不同颜色进行叠加、再现、局部放大、实现待分析样品特性的比对。
2.9、自动计算材料的抗拉强度、屈服强度、伸长率等技术指标，试验曲线和结果可以打印出报表。
四、软件界面
曲线界面：曲线显示窗口在试验工程中，实时显示测量曲线，在浏览历史数据时，同步显示对应的历史曲线；在分析时，提供用户在线分析的功能。
五、 系统基本配置
1、试验机主机
2、交流伺服电机
3、交流伺服驱动器
4、高精度负荷传感器100KN
5、高精度滚珠丝杠
6、光电编码器
7、计算机
8、显示器
9、惠普喷墨打印机
10、高精度多通道程控放大器
11、Test计算机控制软件
12、拉伸附具（平钳口0mm-7mm、圆钳口4-9mm）
13、压缩附具
14、技术资料：产品使用说明书；操作软件使用手册；
