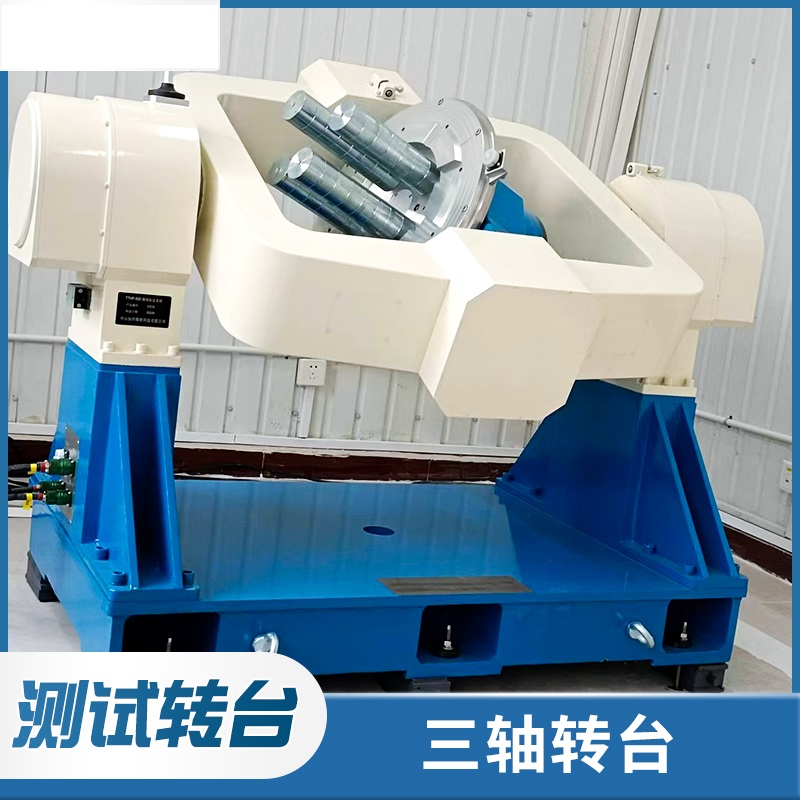

三轴测试转台
产品类别：三轴转台
三轴测试转台由机械台体和控制箱两部分组成，控制箱与机械台体通过电缆连接，控制箱具备RS422通讯接口，可与上位机进行通讯。
机械台体采用上下立式结构，外框为方位轴部件，中框为俯仰轴部件，内框为横滚轴部件，控制箱具有角度解算、电机驱动、电源变换、串行通讯等电路模块。
产品详情
1、概述三轴测试转台由机械台体和控制箱两部分组成，控制箱与机械台体通过电缆连接，控制箱具备RS422通讯接口，可与上位机进行通讯。
机械台体采用上下立式结构，外框为方位轴部件，中框为俯仰轴部件，内框为横滚轴部件，控制箱具有角度解算、电机驱动、电源变换、串行通讯等电路模块。
2、设备名称：三轴转台
3、数量：壹套
4、技术指标：
4.1 性能要求
负载重量：不小于10kg；
负载安装面：φ360mm，超硬铝合金；
4.2 精度指标
安装面平面度：0.02mm
三轴平均轴线回转垂直度：±10″
横滚轴：连续无限旋转
方位轴：连续无限旋转
俯仰轴：连续无限旋转
三轴倾角回转误差：≤±5″
三轴位置精度：±5″
三轴位置重复性：±2″
4.3 速率要求：
横滚：±400°/s
俯仰：±300°/s
方位：±200°/s
速率精度：5×10-5（360°平均）
4.4 滑环：
4.5 通讯接口：RS422,RJ45网口
4.6 使用条件
供电要求：单相 220V/50Hz
使用环境：一般实验室环境要求。
