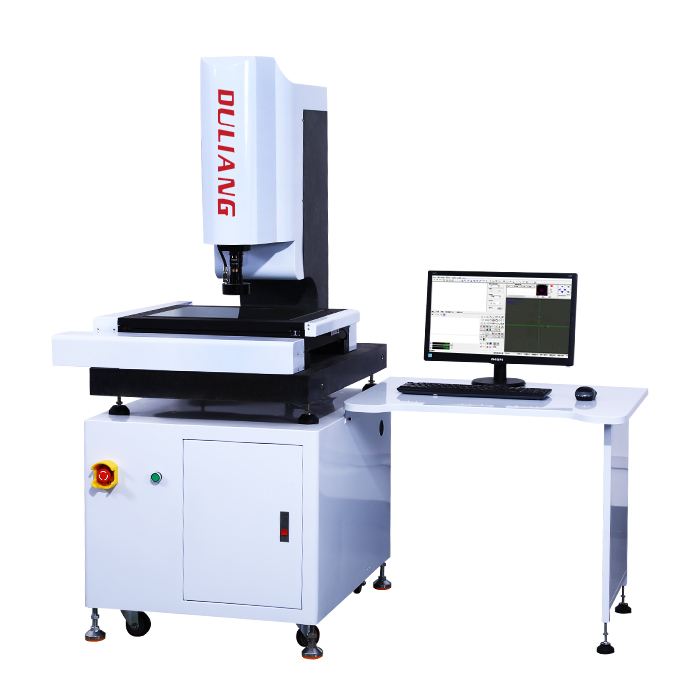

自动影像仪DL-DCC
自动影像仪DL-DCC

产品类别:影像测量仪

快速批量检测与稳定性结合
非接触测量快捷、安全
汇集了精密机械、测控系统、软件算法、光学设计、探针系统、等多个领域技术实现一体化测量,达到精密制造领域覆盖
  • 自动影像仪DL-DCC详情介绍
自动影像仪:DL-DCC
◀ 快速批量检测与稳定性结合
◀ 非接触测量快捷、安全
◀ 汇集了精密机械、测控系统、软件算法、光学设计、探针系统、等多个领域技术实现一体化测量,达到精密制造领域覆盖。

主要特点
◀ 大理石底座、立柱保证具有稳定性。精密V型导轨和研磨级滚珠螺杆,配日本高性能伺服马达全闭环控制,高稳定性、高精度、速度快。
◀ 贵阳新天精密光学尺0.001mm。
◀ 美国TEO高分辨率彩色摄像机、高品质的测量画面。
◀ 自动对焦,连续变倍镜头(选配),改变倍率后不需要重新选取比例尺。

电控系统

◀ 采用S曲线运动控制,实现快速、稳定。
◀ 实时监控影像仪和机台位置和镜头状态,通过理论位置和放大倍率获取工件三轴坐标值。
◀ 实时输出测量数据。
◀ 驱动和运动控制相结合,实现影像仪高精度,高速度,多种感应方式和集成化。
◀ CNC自动机控制系统,满足各种机型所需。

测量软件
◀ 自动3D测量软件。
◀ 简洁明了的软件操作界面、元素选取功能、软硬件配置实现测量。
◀ 软件自带增强功能(可选配)稳定安全的控制模式,丰富多样的数据输出分析功能。
◀ 自动大面积平面图形的扫描功能,能快速完成,JPG图片方式,在其它软体中叫做地图功能!

光学设计

轮廓光、表面光、同轴光(选配)三种光源,灵活照明,清晰度高,测量精准。


主要参数

型号

DL3020-DCC

DL4030-DCC

DL5040-DCC

行程(mm)

300*200*200

400*300*200

500*400*200

外形尺寸(mm)

625*777*1080mm

725*877*1180mm

525*1077*1180mm

工作台大小(mm)

460*360mm

560*460mm

660*560mm

重量(kg)

280kg

350kg

420kg

承重(kg)

25kg

25kg

25kg

测量精度(μm)XYZ

XY{3.0+L/200}μm **Z轴精度:(5+L/150)μm

光栅尺分辨率

1μm

导轨

台湾上银P级

摄像机

美国TEO彩色工业级高清CCD

光源

轮廓光

白色LED,亮度连续可调

表面光

白色LED,亮度连续可调

光学镜头

手动连续变倍或自动连续变倍(选配)

放大倍率

光学放大倍率:0.7-4.5倍 影像放大倍率:30-225倍

工作距离

90mm

软件

DL测量软件{DL自动板}

运动控制

高速自动

工作环境

温度20℃±5℃温度变化,2℃/hr温度30-80%

振动*0.002g低于15Hz

电源

220V±10%,50Hz(用电设备要求接地可靠:接地电阻小于4欧姆)


L表示测量长度,以毫米为立单位。
Z轴的机械精度,聚焦精度与工件表面有很大关系。
放大倍率为近似值,具体值与显示器的尺寸以及显示器的分辨率相关。
客户可根据需求选配0.5X或2X附加镜,实现影像放大倍率10.5-129X或42-516X
